气动耐磨球阀

气动耐磨球阀

气动耐磨球阀

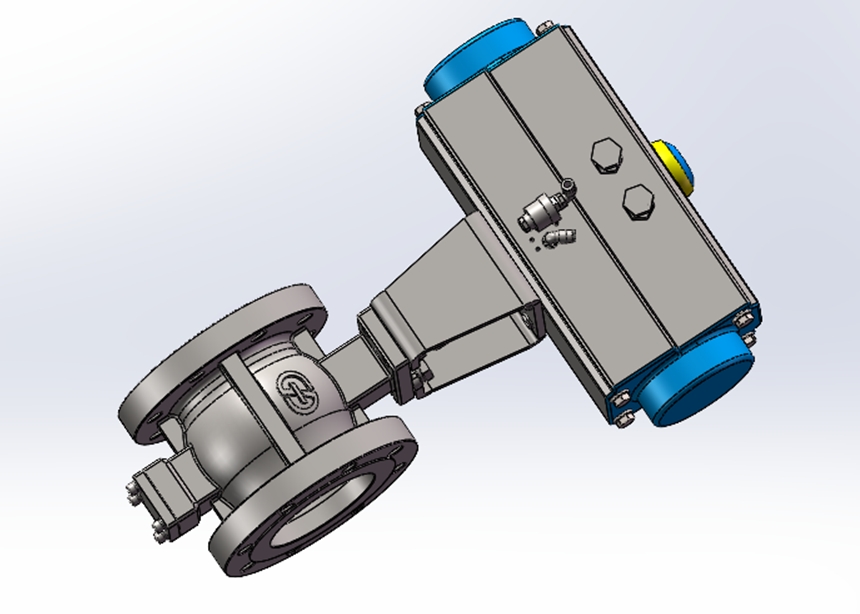

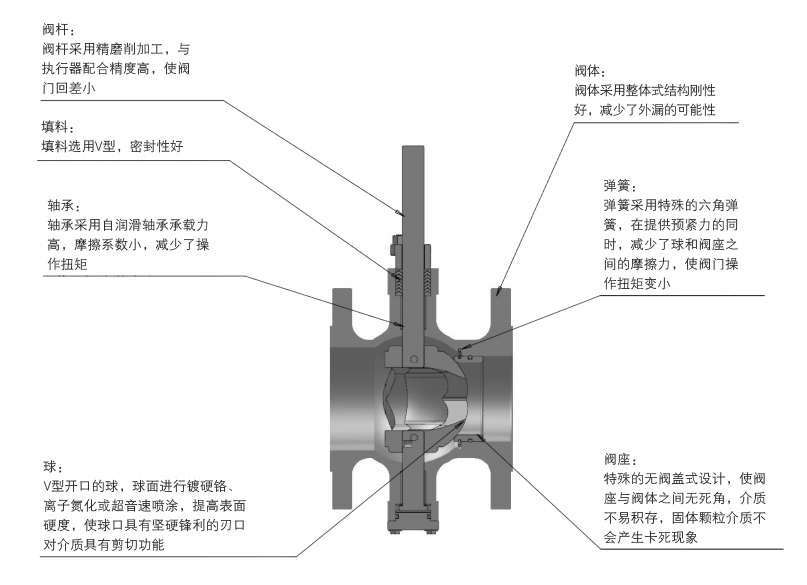

气动耐磨 V 型球阀，阀球球面进行超音速喷涂碳化钨，提高阀球表面硬度，增强耐磨和防腐性能；V口具有坚韧锋利的刃口，对介质具有剪切作用；阀座喷涂碳化钨，配合底部 12 组圆柱弹簧实现阀座与阀球全方位无死角接触，密封可达 VI 级。

产品详细

V型球阀主要技术参数与性能

公称通径：DN25-500

压力等级：PN10-63,150Lb/300Lb/600Lb;10K/20K

主体材质：WCB,CF8,CF8M,CF3M

主要密封型式：金属硬密封

密封面材质：镀硬铬，氮化—堆焊司太立；喷涂碳化钨；喷涂镍基合金；喷涂司太立；DEVLON,PEEK,PCTFE

配对法兰标准：GB/T 9113 HG/T 20592,HG/T 20615,ASME B 16.5,EN1092;JIS B 2220:2004

适用温度范围：-29℃-150℃;-29℃-250℃;-29℃-450℃

密封等级：GB/T 4213,FCI 70-2V级、VI级

配套附件：电器阀门定位器，电磁阀，限位开关，空气过滤减压阀等

驱动装置：手动、气动、电动、电液动等

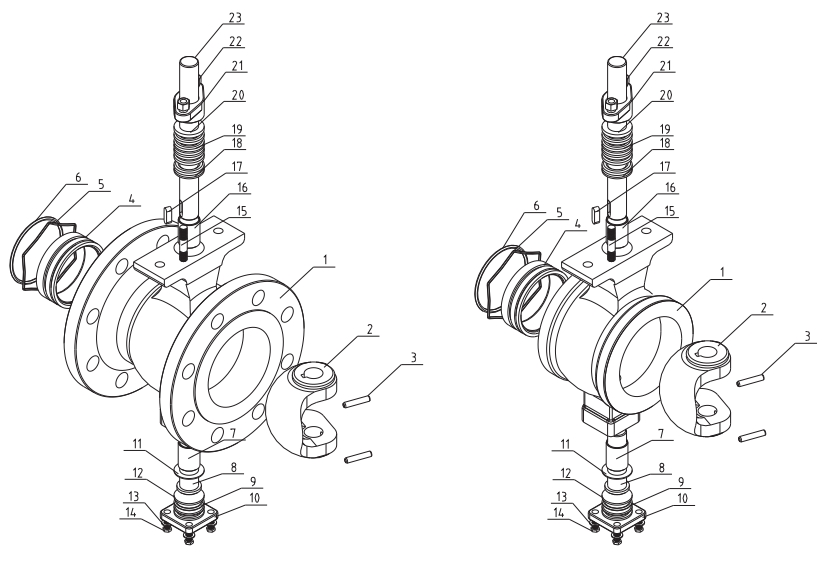

V型球阀零件清单

序号	名称	数量(件)	材料
1	阀体	1	WCB	CF8	CF8M
2	阀芯	1	CF8表面镀硬铬	CF8表面镀硬铬	CF8M表面镀硬铬
3	圆柱销	2	304	304	316
4	阀座	1	304堆焊硬质合金	304堆焊硬质合金	316堆焊硬质合金
5	弹簧	1	316	316	316
6	O型圈	1	氟橡胶	氟橡胶	氟橡胶
7	自润滑轴承		304+PTFE	304+PTFE	316+PTFE
8	下阀杆	1	20Cr13	304	316
9	O型圈	1	氟橡胶	氟橡胶	氟橡胶
10	后压盖	1	WCB	CF8	CF8M
11	环垫	1	PTFE	PTFE	PTFE
12	调节垫片	1	PTFE	PTFE	PTFE
13	平垫片	4	Q235	304	304
14	螺栓	4	25	304	304
15	双头螺柱	2	25	304	304
16	自润滑轴承	1	304+PTFE	304+PTFE	316+PTFE
17	平键	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1组	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料压盖	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上阀杆	1	20Cr13	304	316

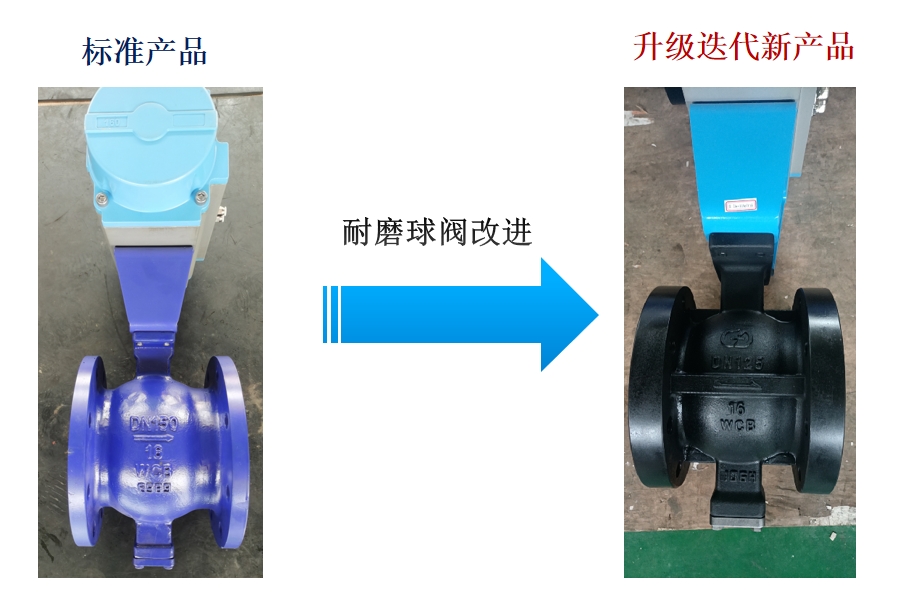

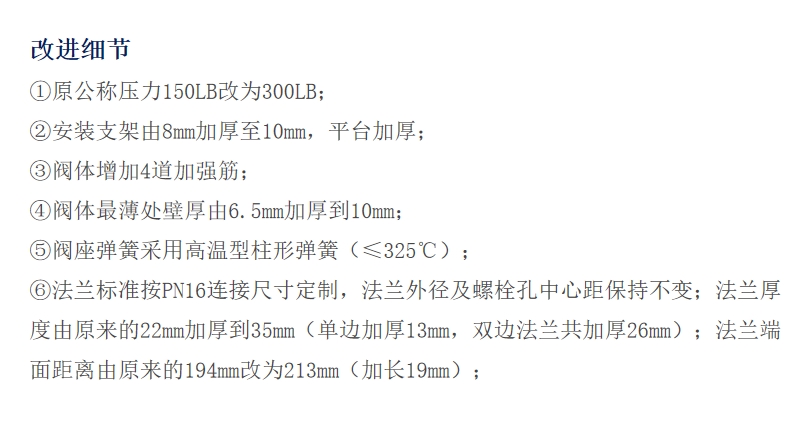

吸引压送车专用耐磨球阀改进

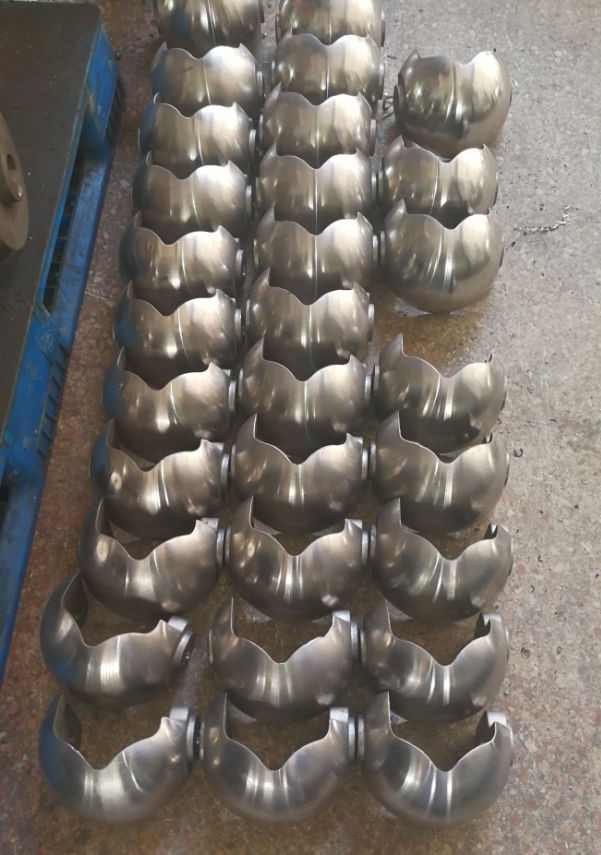

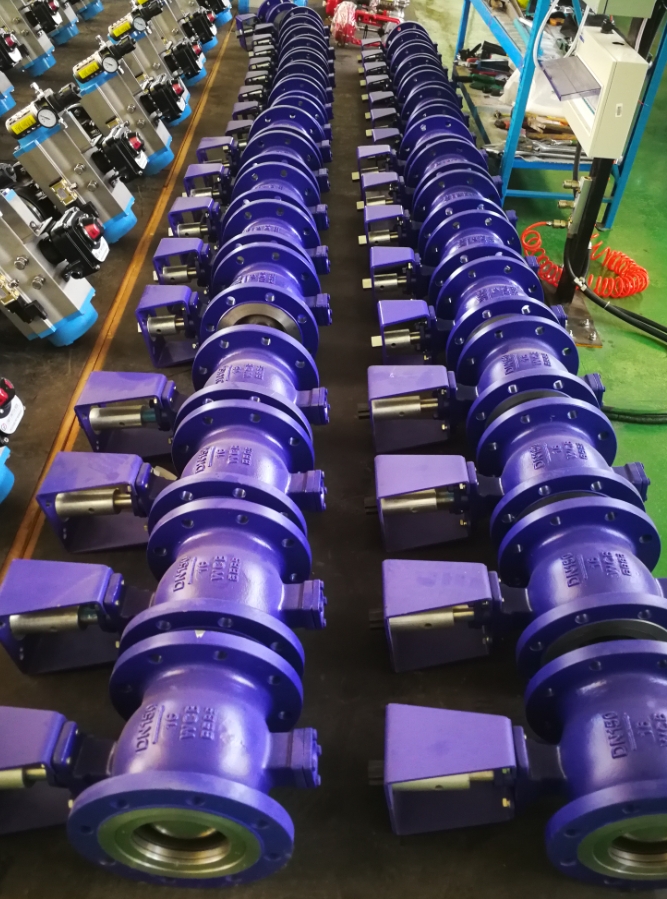

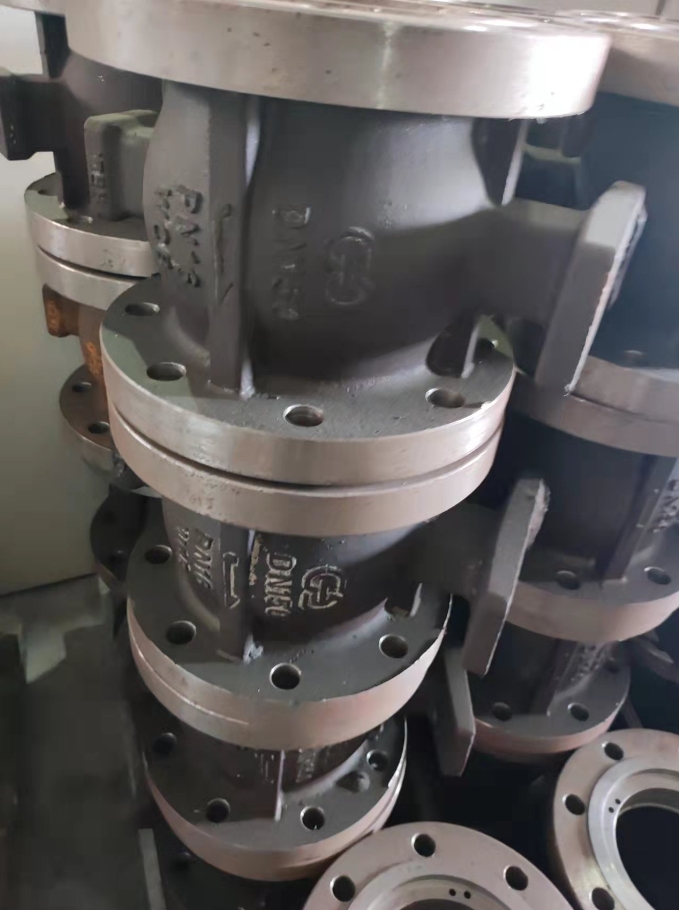

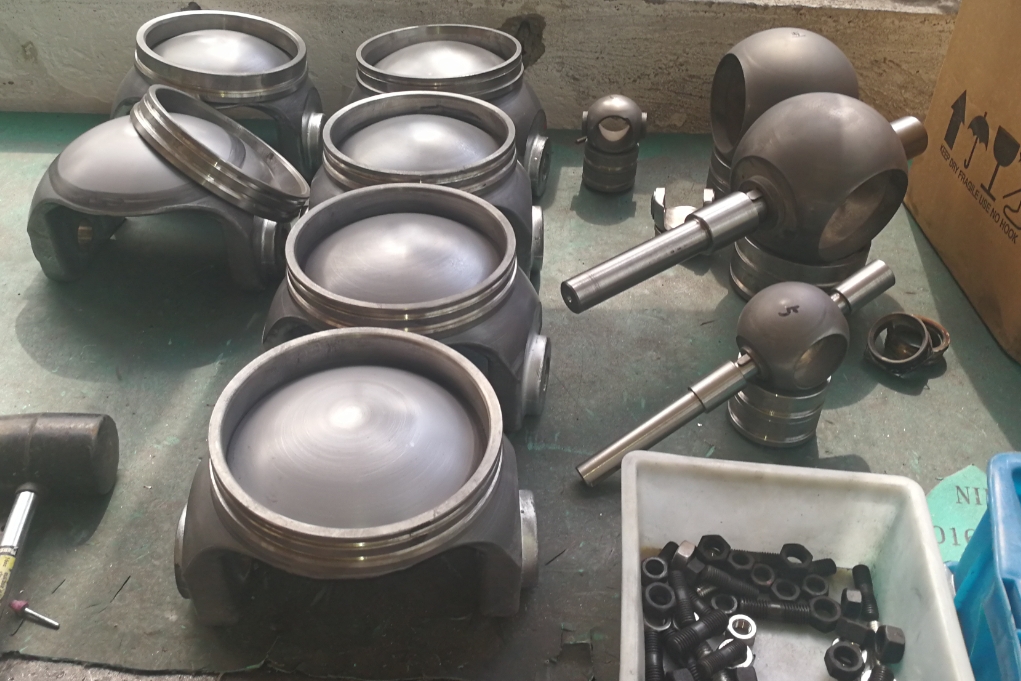

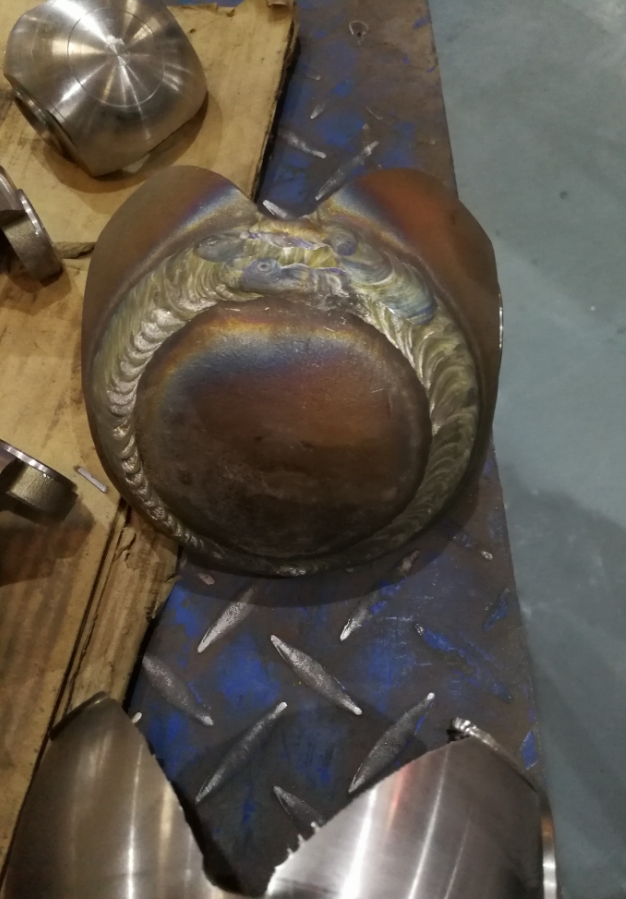

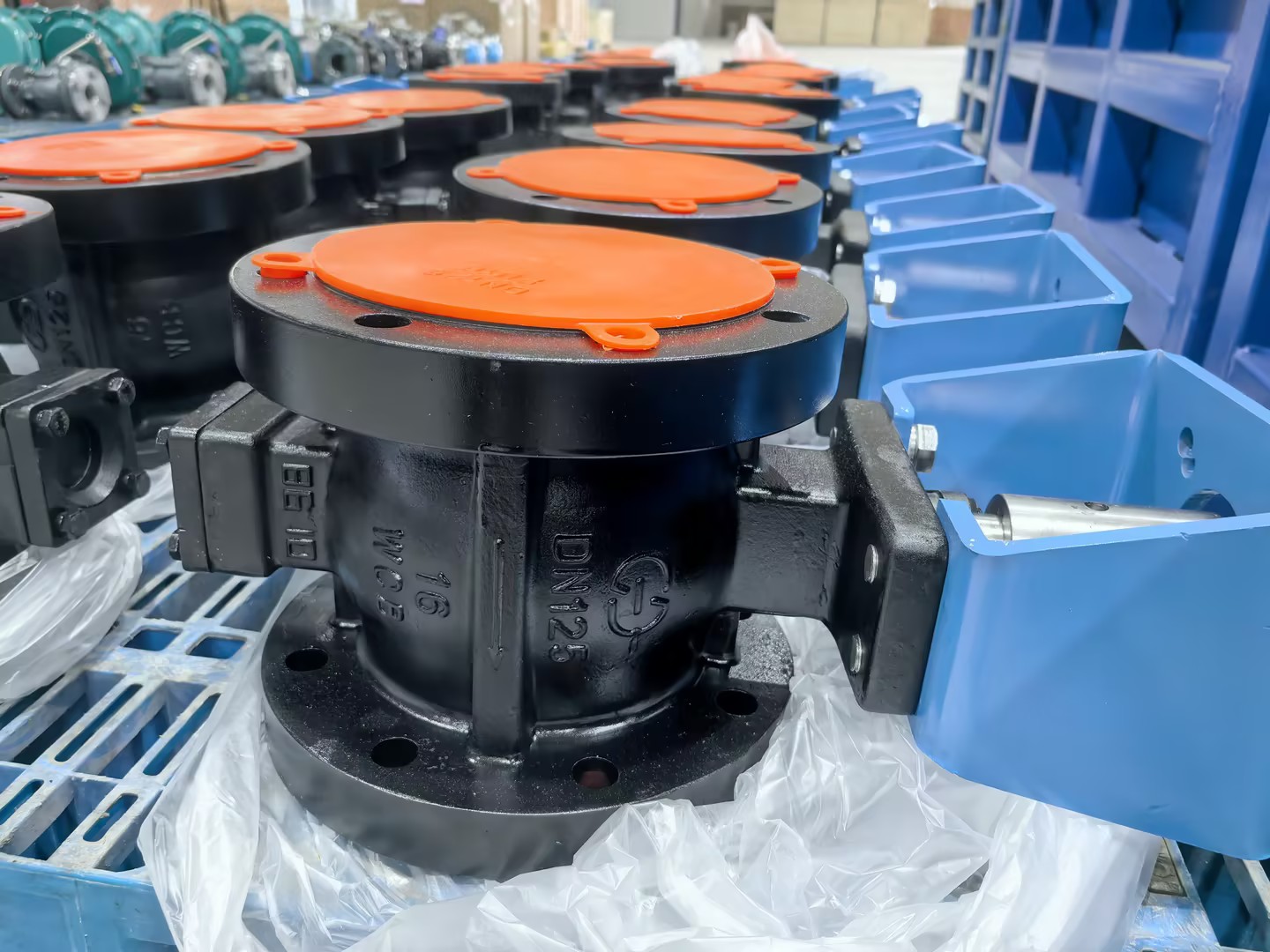

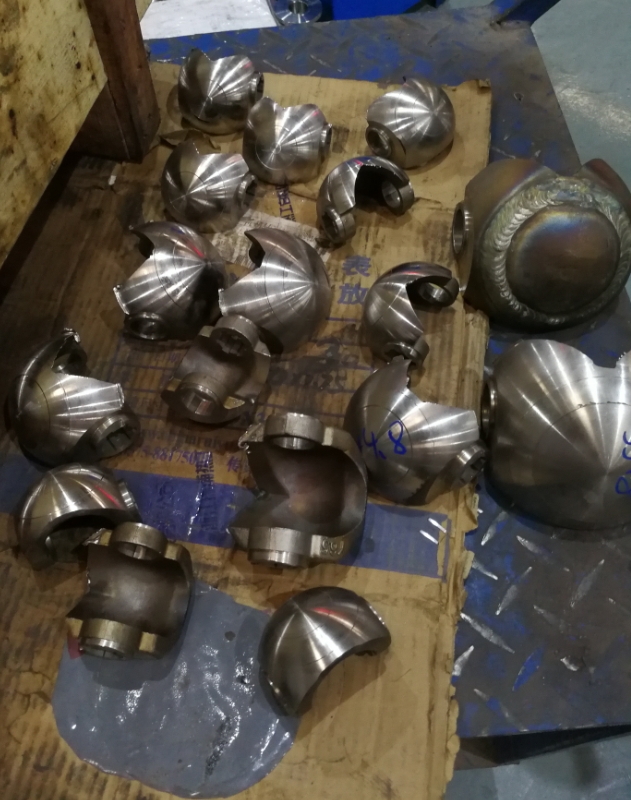

耐磨V型球阀生产制造

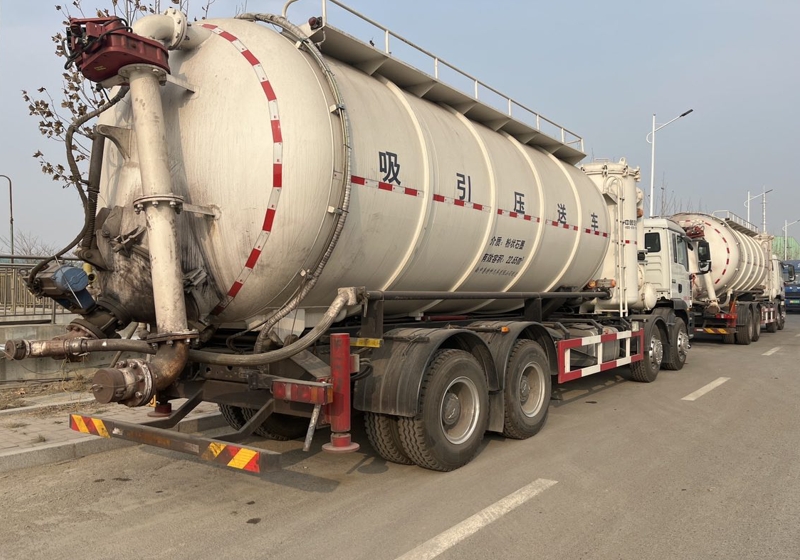

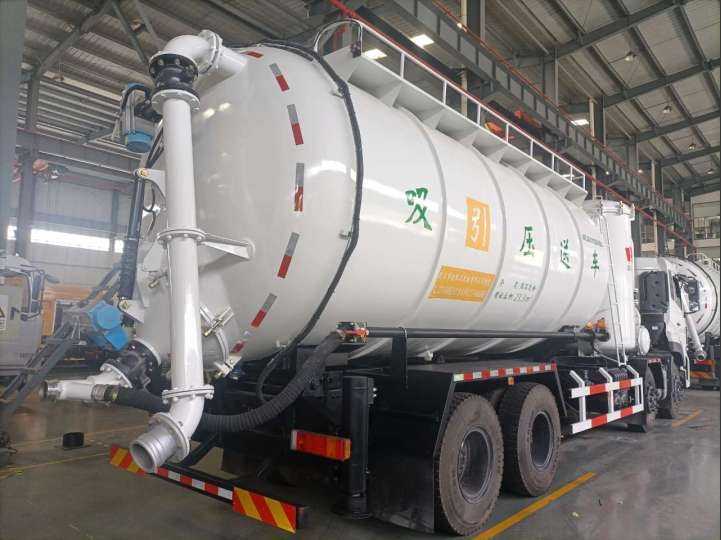

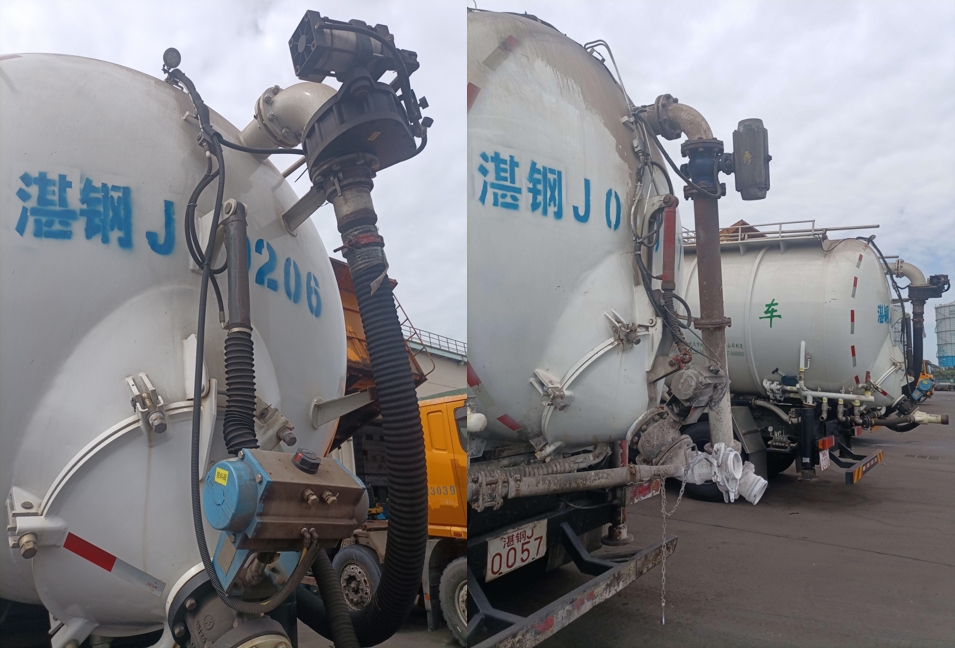

耐磨V型球阀现场应用之吸引压送车
