双偏心低负载蝶阀（高温型）

立即咨询

返回产品

产品详细

1、基本参数

尺寸范围： Class150 2”至48”（50mm至1200mm）
Class300 2”至24”（50mm 至600mm）

连接方式：对夹式，凸耳式
温度范围：-196℃至+650℃（超高温型结构耐温可达+1000℃）

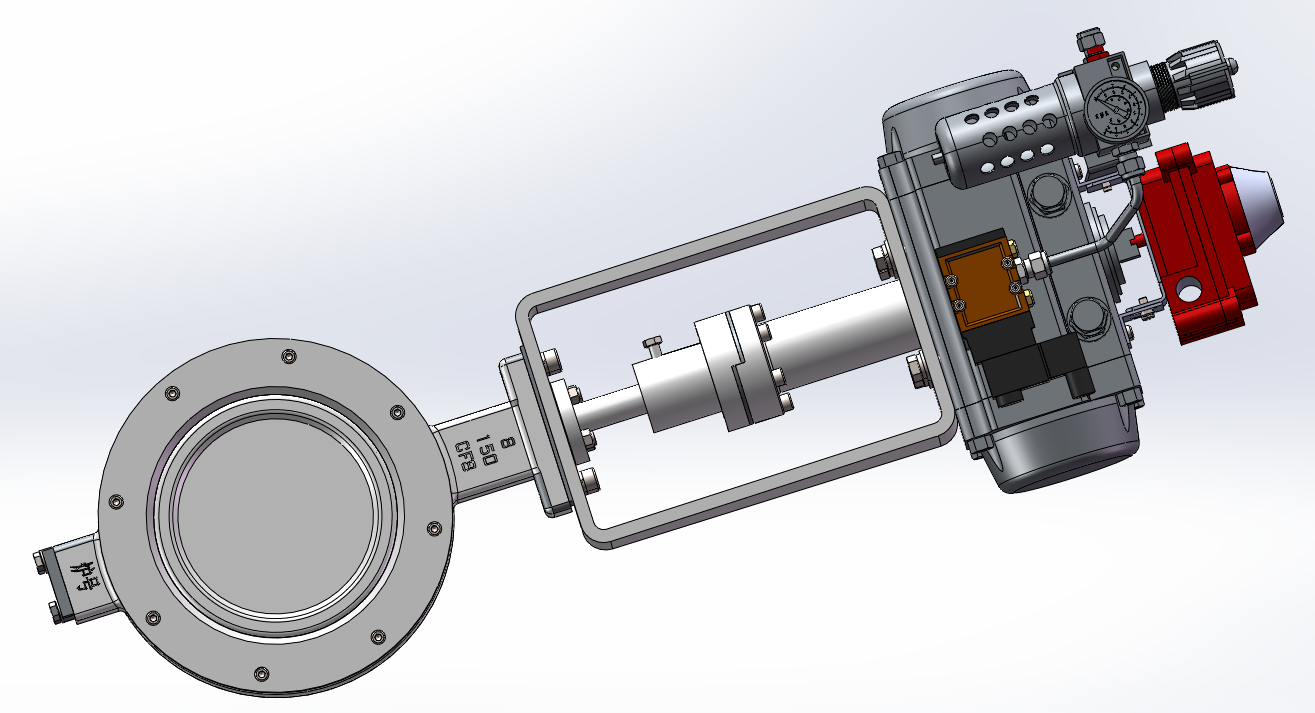

操作方式：手柄、蜗轮蜗杆、气动、电动
应用与介质：腐蚀性化学介质、水、气体、酸、碱、蒸汽、制药等多种介质工况领域。

2、标准与规范

设计与制造标准符合： API 609，MSS SP-68，BS EN 593
温度&压力等级符合：ASME B16.34
耐火试验符合： API 607, BS EN ISO 10497
驱动法兰符合： BS EN ISO 5211
连接法兰符合： ASME B16.5，ASME B16.47，ISO 7005，EN 1092

3、产品特点

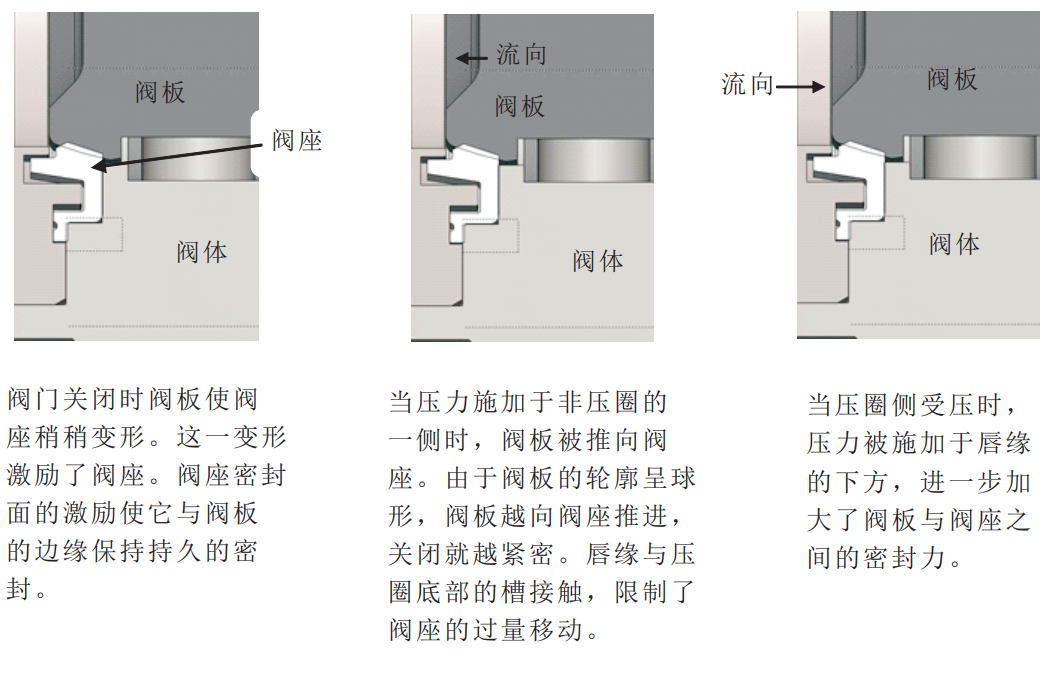

◆ 独特的阀座结构设计

优化的唇缘式阀座结构可自动补偿温度和压力变化，具有自我调节能力，密封性能安全可靠。

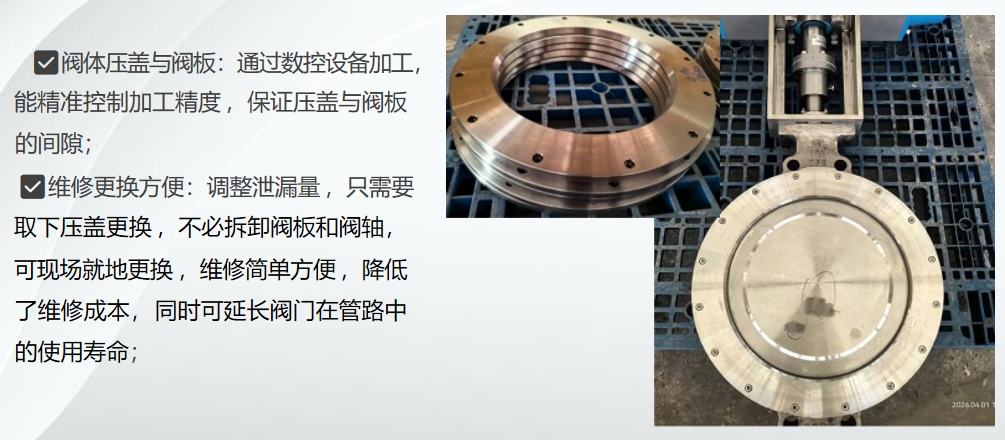

只要取下压板即可更换阀座，不必拆卸阀板和阀轴，可现场就地更换，维修简单方便，降低了维修成本，延长了阀门在管路中的使用寿命。

双向无气泡、零泄漏密封。

◆ 防吹出结构：在阀轴下端有对开环设计结构，既可保持阀轴定位，又能防止轴在连接销断裂的情况下吹出。

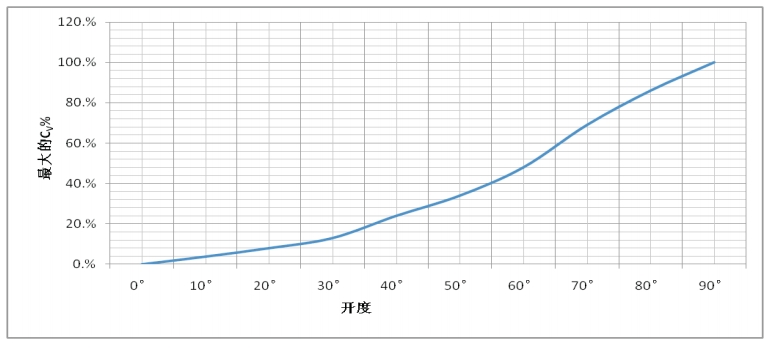

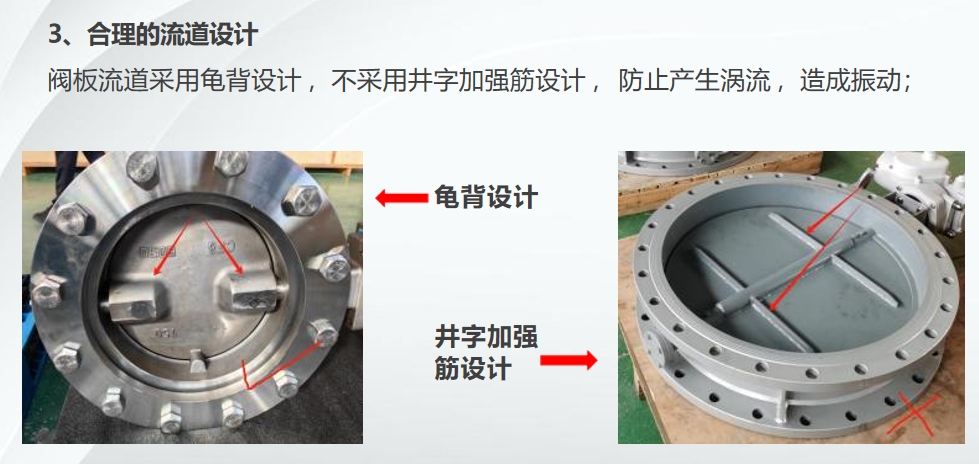

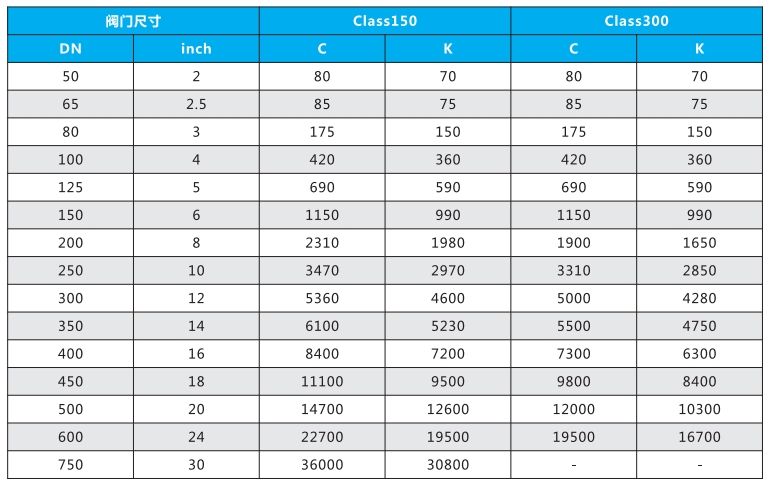

◆ 优化的阀板设计：阀板背部球面轮廓设计可以保证阀板强度、提供最大介质流量，增加阀门的流通能力，使其拥有更高的Cv值。

◆便捷的填料调整设计：便捷的填料系统设计，无需拆卸驱动装置就可完成现场调节和更换填料。两体式的填料压盖，可避免因偏置而引起的阀轴卡阻。

◆管道终端服务：凸耳型高性能蝶阀在整个压力温度范围内任一端均可用于管道终端，并可实现全额定压力下的双向密封。

4、应用行业

高性能蝶阀主要应用于下列行业：

工业设施、机械、天然气等领域

高温水、冷凝水

化工医药、食品生产

造纸业、造船业、发电设备、自动化设备

家庭用水、海水淡化等

5、特殊工况的使用

防火工况
防火型高性能蝶阀具有独特的防火结构设计，可以满足有防火安全需求的特殊工况。优越的使用性能可以有效的避免石油石化行业中潜在的火灾安全隐患。
高温工况

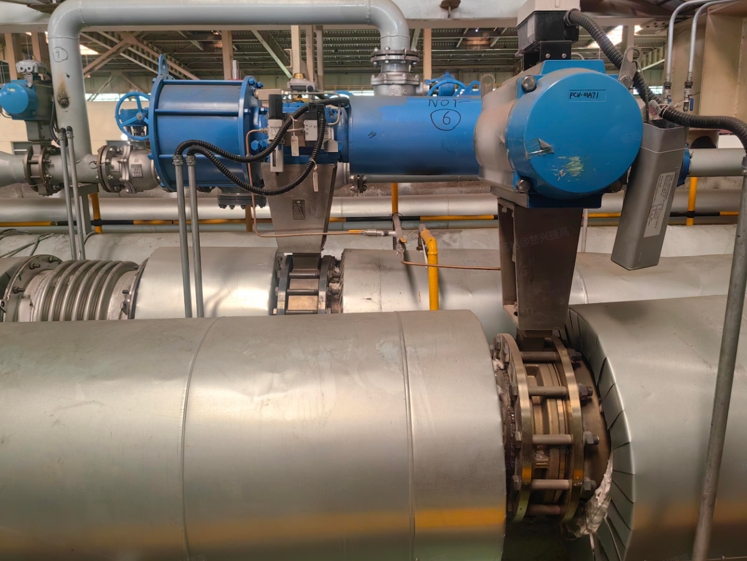

高温防火型高性能蝶阀能较好的使用于温度高达+1500°F（+815℃）的工作环境中，高温配置阀门广泛应用于石油和天然气加工、电力和化工领域，通常也服务于热气体与蒸汽相关行业。
液化天然气项目（LNG）
LNG项目中，天然气须在液态下储存和运输。我公司可提供低温防火型高性能蝶阀，可以满足此工况的低温使用要求。
酸气工况
阀门应用于这种恶劣工况时，要做好充分的准备工作，选择的结构材料，应符合NACE标准。
蒸汽工况
本阀门可适用于高温、高压下的热水、凝结水、冷却水管道。此种工况下，我们建议使用RPTFE(增强聚四氟乙烯)阀座。
磨蚀工况
在要求严格的腐蚀工况中应用时，阀门的材料必须慎重选择，例如在氢氧化钠或氢氧化钾中，建议采用不锈钢材料。
氯介质工况
楚兴捷高高性能蝶阀能可靠地控制液态或气态的氯介质管道，独特的阀座设计可确保介质无任何泄露。选用特殊材料可确保阀门适合于输送含有水分的氯介质，经过特殊清洗，可排除氯与其他物质的反应。
氧气工况
氧气工况中，阀门所有零部件都经过特殊的准备工作（清洗、装配、试验和包装）确保清除所有的毛刺、锐边、脏污、油脂和其他污染杂质，避免氧气与油脂和其他杂质起反应而造成内部危险。
防硫工况
本阀门性能可靠、安全，满足NACE MR0103标准的要求。这些阀门可适用于石油和天然气工业，此工况要求使用抗硫化应力裂化金属材料的阀门。
